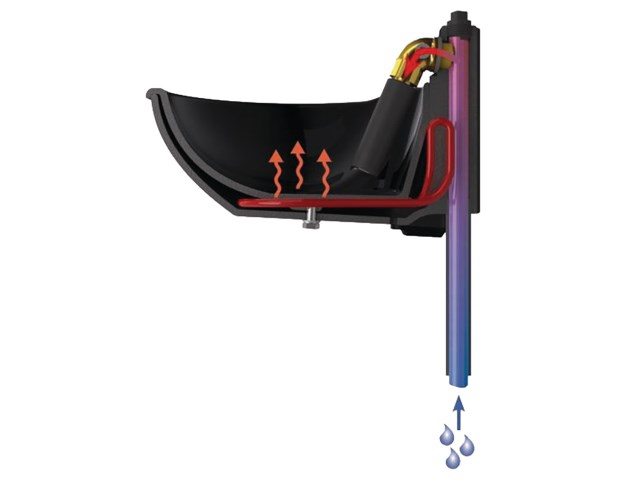

Heizbares Tränkebecken H10

• Die Beheizung des Trinkwassers mittels Tränkebecken ist denkbar einfach! Sie benötigen lediglich zumindest ein beheizbares Tränkebecken, ein Thermostat und einen Transformator (da 24-Volt-Betrieb).
• Welchen Transformator für wieviele Becken? Ganz einfach! Wenn Sie nur ein Tränkebecken mit 80 Watt Leistung betreiben wollen, dann genügt ein Trafo mit 100 VA. Wollen Sie zusätzlich noch ein Heizkabel mit 24-Volt-Betrieb anschließen, so zählen Sie einfach die Leistungsaufnahme (Wattangabe) des Kabels hinzu und schon erhalten Sie die erforderliche Mindestleistung des Trafos.

Anschlussschema

1. Netzanschluss 230 V, separat abgesichert
2. Wasseranschluss, Stichleitung oder Umlaufsystem möglich
3. Frostschutz-Thermostat 230 V, (86991)
4. Verteilerdose, Schutzklasse mind. IP54
5. Transformator 230 V AC => 24 V DC
100 Watt (86123), 200 Watt (86124)
6. Verteilerdose, Schutzklasse min. IP54
7. 24 V Zuleitung für weitere heizbare Tränkebecken oder Heizkabel
8. 24 V Zuleitung zum Anschluss am Tränkebecken
9. 24 V Frostschutz-Heizleitung (89874,89875)
(falls nich an einem Umlaufheizsystem angeschlossen)
10. Schutzblech für den Verbissbereich (90185)
11. Isolierung der Rohrleitung
12. Heizbares Tränkebecken (80964)
